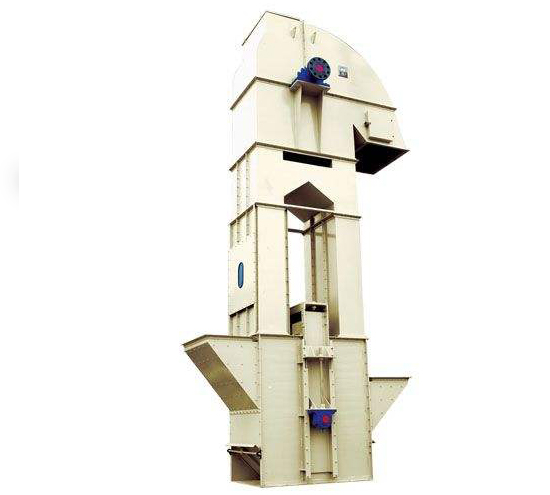

NE板鏈斗式提升機

產品介紹

NE板鏈斗式提升機牽引構件為高強度板式鏈條，采用自流式裝料，重力式卸料，驅動裝置采用硬齒面減速器，可用戶提升中、大塊或有磨琢性的物料，輸送物料溫度不超過250℃。

大漢NE板鏈斗式提升機型號包括NE15～NE800多種規格，提升量范圍為15～800立方/時。

應用范圍

NE板鏈斗式提升機適用于垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土回、熟料等，廣泛應用于食品、化工、冶金、建材、煤炭等行業。

細節結構

NE板鏈斗式提升機由料斗、牽引裝置、驅動裝置、上部裝置、中部機殼、下部裝置組成。

料斗：大容量設計，密集型排列，可根據輸送物料選擇合適的材質。

牽引構件：選用的是板式鏈條。

驅動裝置：采取Y系列電動機，通過減速器(或擺線針輪減速電機)和鏈傳動組成。（可根據用戶要求而定）。驅動裝置分左裝和右裝兩種。

上部裝置：有上置、上部機売、頭軸裝配等部件，逆止器、卸料口裝有防回料橡膠板。

中部機殼：帶檢視門中問節.標準中間節和非標節。

下部裝置：安裝有張緊裝置,公司對不同型號采用不同的拉緊結構。NE15?NE50采取彈簧張緊，NE100-NE800采取墜重箱張緊。

特點優勢

1、NE15~NE800等多種規格，每小時可提升15~800立方，可提升40米高度；

2、輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升；

3、機器密封嚴謹，可保證物料在輸送過程中不會撒料，減少環境污染；

4、整機運行可靠，無障礙時長可達2萬小時；

5、鏈速低，幾乎無回料現象。

工作原理

NE板鏈斗式提升機采用流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。
